Der richtige Weg, um Abmessungen zu erhalten

Messhandbuch Das Rollo MICRO S

Der lange und störungsfreie Betrieb der Fensterabdeckung hängt nicht nur von der hohen Qualität ihrer Herstellung ab, sondern auch von ihrer ordnungsgemäßen Montage und Montage. Damit die Blende perfekt passt, muss der gewählte Ort richtig und sorgfältig dimensioniert sein.
Die folgenden Hilfszeichnungen sind unbedingt einzuhalten.

Geschraubt - Fensteraussparung

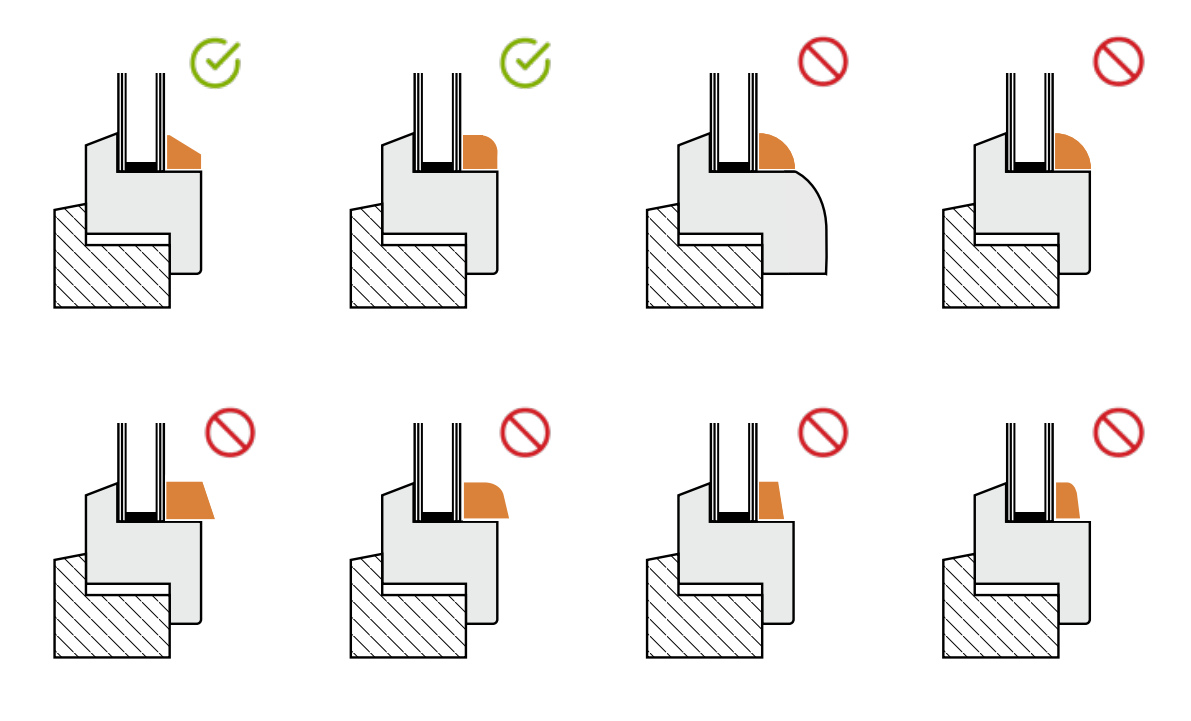

Passend zu den Fenstern passen die Rollläden MICRO S mit klassischen und halbrunden Glasleisten. Sie können in Fenster mit einem flachen Übergang zwischen den Glasleisten und dem Fensterrahmen eingebaut werden (siehe Abbildung unten).

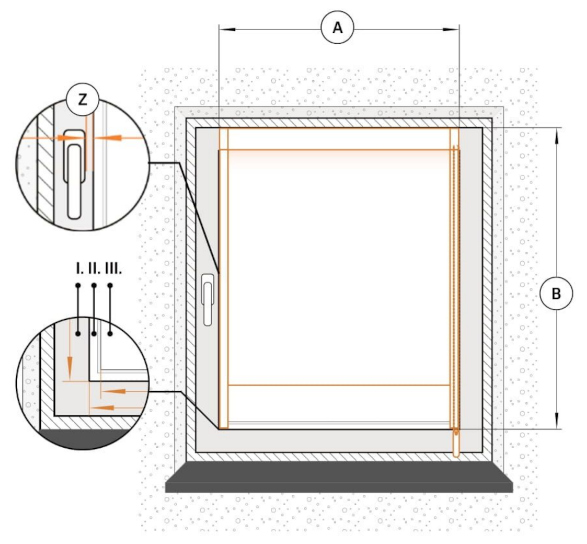

• A - BREITE Es ist die Breite des Glases zusammen mit den Glasleisten. (Die Messung erfolgt an den Stellen, an denen die Glasleiste an den Fensterrahmen anschließt).
• B - HÖHE Es ist die Höhe der Glasscheibe und des oberen Flügels zusammen mit den Glasleisten. (Die Messung erfolgt an den Stellen, an denen die Glasleiste an den Fensterrahmen anschließt). *In der Version mit 100 % Verdunkelung fasst die Kassette bis zu 180 cm Stoff.
• Z - ABSTAND DES FENSTERGRIFFS ZUM ROCK (mindestens 1 cm) Es ist der Abstand zwischen dem Fenstergriff und dem Ende der Glasleiste, der benötigt wird, um die Führungen herzustellen. (Das Maß wird vom Ende des Griffs in Richtung Glasscheibe bis zum Ende der Glasleiste gemessen).
• I - Fensterrahmen
• II - Glasleiste
• III - Glas

*Alle Maße sind in Millimetern angegeben
